Jak zamontować właz podłogowy?
Każdy właz podłogowy składa się z dwóch głównych części: ramy i pokrywy. Podczas montażu rama jest montowana w podłodze. Z reguły do jego uszczelnienia stosuje się uszczelkę gumową, która gwarantuje hermetyczne i szczelne zamknięcie. Pokrywa studzienki, będąca płytkim zbiornikiem, wypełniona jest tą samą okładziną, która pokrywa podłogę, w tym przypadku płytkami. Pokrywa jest najpierw zabezpieczona amortyzatorami lub za pomocą specjalnych zawiasów. Proces instalacji odbywa się w określonej kolejności:
Instalacja
- Najpierw musisz przygotować otwór. Jest wypoziomowany w poziomie. W razie potrzeby można go zmniejszyć zgodnie z rozmiarem włazu, instalując profile metalowe.
- W suficie wykonane są otwory montażowe. Klapę montuje się i mocuje do podłoża za pomocą kołków lub kotew.
- Przed przystąpieniem do układania włazu należy go zamknąć specjalnym zaworem, który zwykle znajduje się w zestawie. Należy unikać przypadkowego otwarcia włazu podczas pracy. Dopuszczalne jest otwieranie pokrywy włazu dopiero dzień po jej wyłożeniu.
- Nakładany jest podkład, a następnie sekcja jest kafelkowana. Wskazane jest, aby wymiary dachówki i pokrywy włazu były do siebie dopasowane. Jeżeli płytki są mniejsze, do wykończenia należy użyć całej liczby płytek. W przeciwnym razie nawet przez zamknięty właz będzie wyraźnie widoczny na środku podłogi.
- Na ostatnim etapie wszystkie szwy są wcierane, z wyjątkiem jednego pokrywającego obwód. Jest czyszczony, uszczelniany taśmą po obu stronach i wypełniany uszczelniaczem zarówno w głębi, jak i tuż nad powierzchnią.
- Taśmę i nadmiar szczeliwa usuwa się, a szew przycina się na pełną głębokość za pomocą ostrego noża. Na ostatnim etapie pozostały uszczelniacz jest usuwany.
Charakterystyka techniczna
-Materiał ramy\drzwi: narożnik stalowy 50*50 mm, rura profilowana stalowa 30*20 mm.
– Metoda montażu : spawanie łukiem argonowym.
– Malowanie : antykorozyjne – młotkiem
– Schemat otwierania: drzwi wahadłowe z amortyzatorami
– Sposób otwierania/mocowania: naciśnięcie klawiszem obrotowym
– Metoda montażu : mocowanie za pomocą kotew/kołków
– Wyposażenie : karta techniczna, klucz obrotowy, zamek – zatrzask, amortyzatory gazowe 2 szt., płyta GVLV, uszczelki gumowe.
Tabela rozmiarów standardowych włazów podłogowych modelu „Light”:
| Model włazu WxD (mm) | Wymiar otworu WxD (mm) | Wymiar ramy WxD (mm) | Wymiar drzwi WxD (mm) | Wymiar całkowity WxLxD (mm) |
|---|---|---|---|---|
| 600x600 | 500x500 | 535x585 | 600x600 | 600x600x120 |
| 700x700 | 600x600 | 635x685 | 700x700 | 700x700x120 |
| 800x800 | 700x700 | 735x785 | 800x800 | 800x800x120 |
| 900x900 | 800x800 | 835x885 | 900x900 | 900x900x120 |
| 1000x1000 | 900x900 | 935x985 | 1000x1000 | 1000x1000x120 |
| 1100x1100 | 1000x1000 | 1035x1085 | 1100x1100 | 1100x1100x120 |

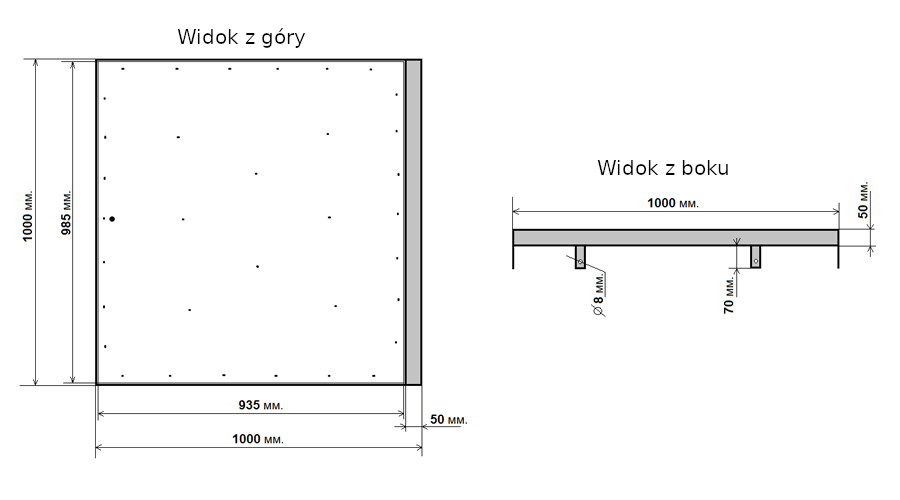

Schemat włazu podłogowego modelu „Light” o wymiarach 1000mm.*1000mm.
Instrukcja montażu modelu klapy „Light”
2 ) Zamontuj właz w otworze i za pomocą poziomicy wyrównaj pokrywę włazu z podłogą.
3) Zamocuj ramę luku w otworze za pomocą kotew lub kołków o średnicy 8 mm. przez otwory „uszów” montażowych.
4) Zagruntować powierzchnię pokrywy włazu.

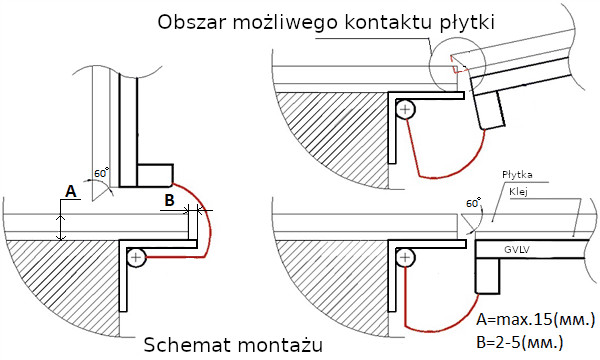

5 ) Przyklej płytkę do pokrywy włazu (na płycie GVLV) zgodnie z zaleceniami na schemacie.
