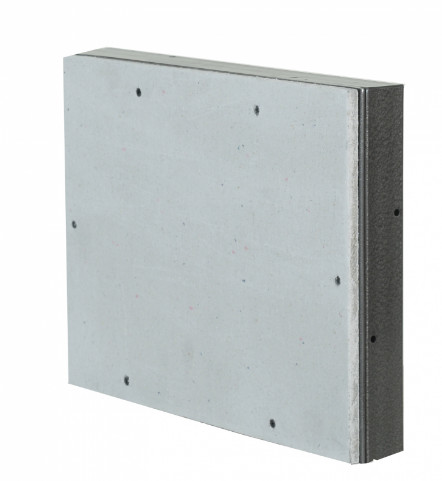

Niewidoczny właz inspekcyjny stosowany jest pod płytki półmatowe i gładkie.

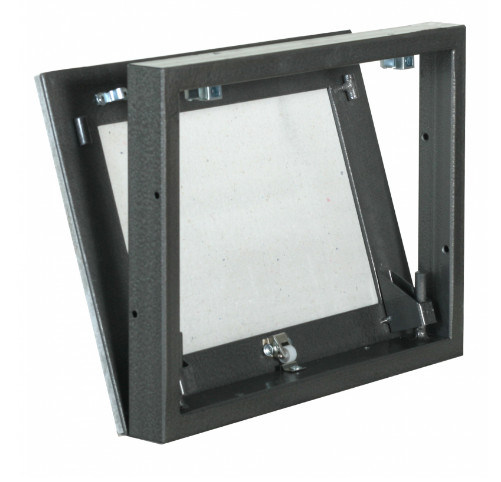

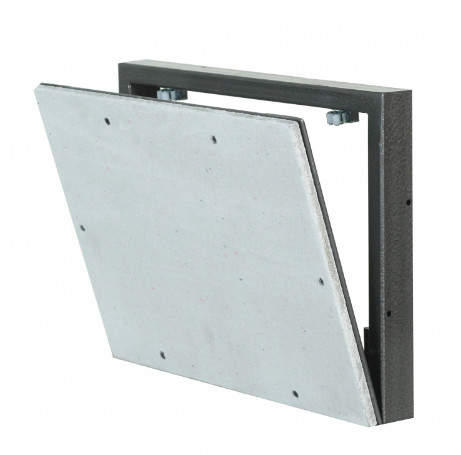

Osobliwością włazu na zawiasach jest to, że są one przeznaczone do montażu w trudno dostępnych miejscach, gdy występują przeszkody w otwarciu włazu. Klapa otwiera się pod kątem za pomocą przyssawki, a następnie podnosi się do góry.
Dzięki unikalnym mechanizmom konstrukcyjnym klapa zamontowana w otworze i dalszej okładzinie tworzy efekt 100% niewidzialności (niewidzialności) klapy na tle dekoracyjnego wykończenia.
Właz składany znajduje zastosowanie w różnorodnych pomieszczeniach i do różnorodnych zadań technicznych. Ze względu na możliwości konstrukcyjne, głównym zastosowaniem włazu jest wygodny dostęp do elementów komunikacyjnych, począwszy od kranów, filtrów i liczników, a skończywszy na pompach, syfonach i kotłach, czyli elementach wymagających systematycznego dostępu audytowego, konserwacji i napraw. Zasadniczo komunikacja inżynieryjna jest ukryta pod wyłożoną płytkami lub mozaiką, w pomieszczeniach mieszkalnych jest to łazienka, toaleta… Modyfikacja klapy na zawiasach zapewni wygodny dostęp w celu kontroli i zachowa estetyczny wystrój wnętrza pomieszczenia.
Specyfikacja

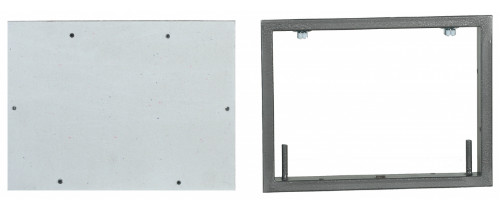

– Materiał ramy: rura stalowa profilowana 40*20*2; taśma stalowa 50*5
– Płyta drzwiowa: GVLV (odporna na wilgoć płyta z włókna gipsowego)

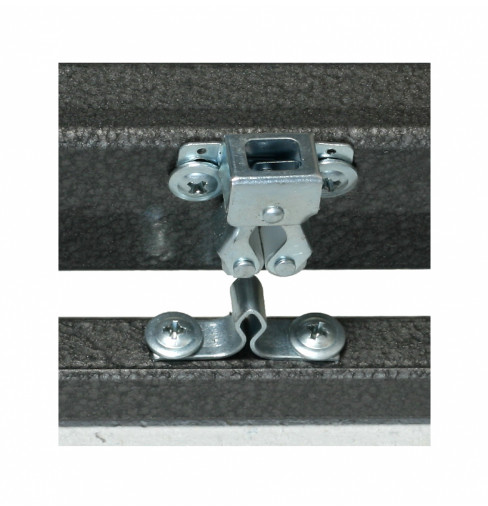

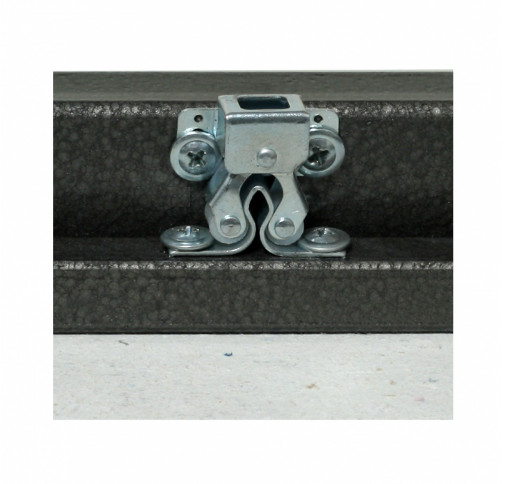

– Akcesoria: zamki rolkowe
– Metoda montażu : spawanie łukiem argonowym.
– Malowanie: proszek/młotek antykorozyjny
– Schemat otwierania: drzwi na zawiasach

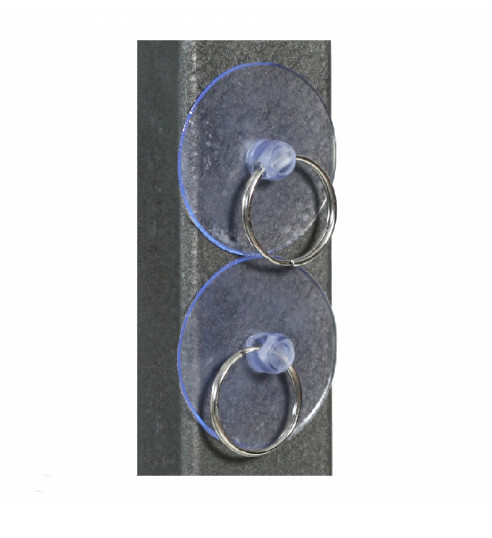

– Metoda otwierania/mocowania: przyssawka/ciśnienie
– Sposób montażu : mocowanie za pomocą wkrętów samogwintujących/kołków (otwory w ramie d6)
– Wyposażenie : przyssawki; paszport techniczny, karta gwarancyjna
Tabela standardowych rozmiarów:
| Wymiar włazu (rama) (WxH mm.) |
Wymiar drzwi (WxH mm.) |
Obciążenie drzwi (kg) |
Waga całkowita (kg) |
| 200×300 |
152×245 |
9 |
2.1 |
| 200×400 |
152×345 |
11 |
2.3 |
| 200×500 |
152×445 |
12 |
2.7 |
| 300×200 |
252×145 |
9 |
2.1 |
| 300×300 |
252×245 |
13 |
2.5 |
| 300×400 |
252×345 |
14 |
3.2 |
| 300×500 |
252×445 |
16 |
3.9 |
| 300×600 |
252×545 |
18 |
4.6 |
| 400×300 |
352×245 |
14 |
3.2 |
| 400×400 |
352×345 |
16 |
3.6 |
| 400×500 |
352×445 |
18 |
4.3 |
| 400×600 |
352×545 |
20 |
5.0 |
| 400×900 |
352×845 |
27 |
10.0 |
| 500×300 |
452×245 |
16 |
3.9 |
| 500×400 |
452×345 |
18 |
4.3 |
| 500×500 |
452×445 |
20 |
6.5 |
| 500×600 |
452×545 |
23 |
7.7 |
| 500×800 |
452×745 |
27 |
10.0 |
| 600×300 |
552×245 |
18 |
4.6 |
| 600×400 |
552×345 |
20 |
5.0 |
| 600×500 |
562×445 |
24 |
8.8 |
| 600×600 |
552×545 |
30 |
12.7 |
| 600×1000 |
552×945 |
32 |
14.0 |
Instalacja
Instrukcja montażu włazu „Folding”
1 ) Przygotuj otwór do montażu włazu. Rozmiar otworu musi odpowiadać rozmiarowi włazu (patrz tabela standardowych rozmiarów)
2 ) Zamontuj właz w otworze i wyrównaj płytę drzwiczek włazu w tej samej płaszczyźnie co główna ściana.
3 ) Zamocuj ramę luku w otworze za pomocą wkrętów samogwintujących lub kołków.
4) Zagruntuj płytę drzwi włazu i przyklej płytki lub mozaikę. Występ płytek poza drzwi jest dozwolony od 5 do 75 mm. pod warunkiem, że 60% płytki zostanie przyklejone do szyldu drzwi. Dolna linia płytki musi pokrywać się z dolną linią drzwi.
5) Po wyschnięciu kleju przetrzyj łączenia płytek, z wyjątkiem szwu wzdłuż konturu drzwi.
6) Nałóż taśmę maskującą wzdłuż konturu szwu drzwi i wypełnij szew uszczelniaczem pasującym do koloru fugi.
7) Zbierz pozostały uszczelniacz szpatułką.
8 ) Po wyschnięciu szczeliwa usuń taśmę i przetnij silikonowy szew ostrzem noża pod kątem 45 stopni.
